側裝帶遠傳磁翻板液位計產品概要品牌液位計廠家產地國產加工定制為豐輝儀器，生產的側裝帶有磁反轉板液位計，能夠高密封、防泄漏和高壓高溫、腐蝕條件下的液位測量。 具有可靠的安全性，可用于各種塔、罐、球形容器、鍋爐等設備的介質液位檢測。 廣泛應用于電力、石油、化工冶金環境保護、船舶、建筑、食品等各行業生產過程中液位的測量和控制。

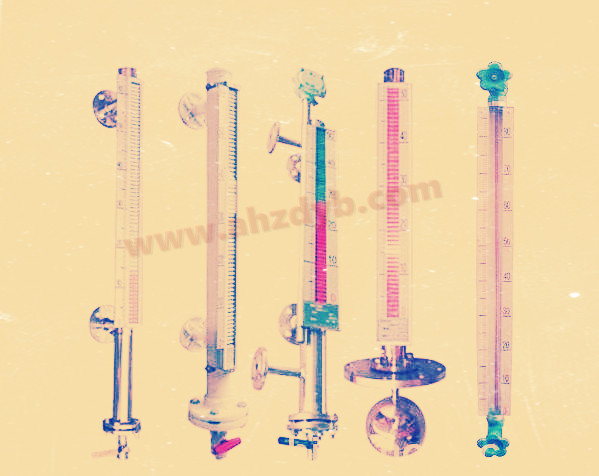

帶側裝遠傳磁板的液位計詳細帶側裝遠傳磁板的液位計

側裝帶遠傳磁翻板液位計原理

側裝帶遠傳磁翻板液位計的應用是基于浮力原理和磁耦合作用開發的。 被測量容器的液位上升時，液位計主導管的浮子也上升，浮子內的*磁鋼通過磁耦合傳遞到現場的指示器，使紅白反射柱反轉180度，液位上升時，反射柱從白變為紅，液位下降時，反射柱從紅變為白，指示器的紅白邊界位置變為容器內的介質液位的實際高度

技術指標

1、范圍( mm):300~19000

2 .介質密度( g/cm3):0.5~2

3 .介質粘度: &le； 0.02Pa.S

4、工作溫度℃:-40~350

5、壓力等級( MPa):&le； 32

6 .測量精度( mm):&le； ±； 10

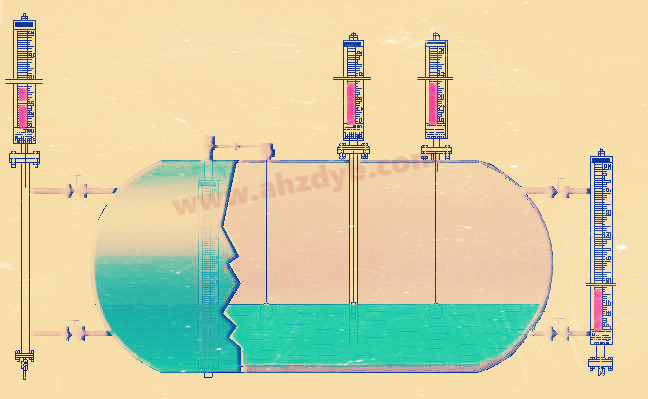

7、安裝方式:側安裝式、頂安裝式、底安裝式

8、防爆等級: ibⅡCT4 (本安裝型)、dⅡBT3 (耐壓防爆型)

9、傳輸方式:4~20mA或開關量

10、接口法蘭: PN4.5 DN25 HG20593 (側面安裝式)

側裝帶遠傳磁翻板液位計產品特性

1 .板式液位計比傳統玻璃管具有更高的可靠性、安全性、先進性和實用性。

2 .側安裝式磁反轉板液位計的zui顯著特征是液體介質和指示器完全隔離，在任何情況下都非常安全、可靠、耐用，并且在各種液位計上組合了液位報警、控制開關，實現了液位和邊界上下限的過度報警、控制和連鎖

3 .靜壓式液位變送器或彈簧-電阻式液位變送器相結合，可將液位、邊界信號轉換為雙線式4-20mADC標準信號，實現遠距離指示、檢測、記錄和控制。

4 .顯示屏用紅色指示液位，上部的白色區域是沒有液體的部分，直觀、醒目、夜明效果好。

5 .液位測量范圍廣，不受容器規格、形狀及安裝位置的限制，全過程測量無死角。

6 .接液部分由不同材料制造，適用于各種腐蝕性介質的液面水平的測定。

7 .測定高溫、有毒有害和易燃介質水平，具有較高的適用性。

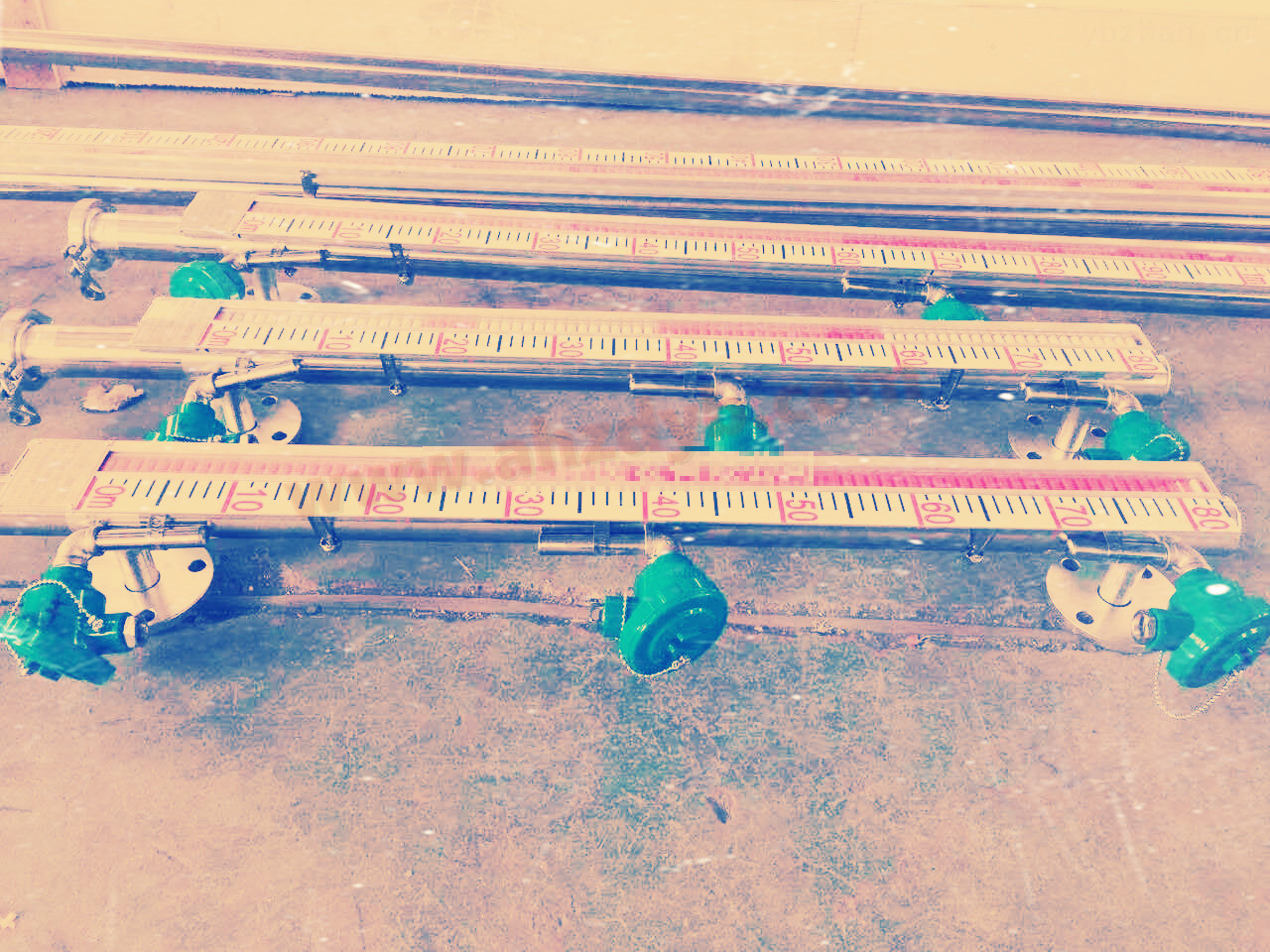

帶側支架遠傳磁板的液位計

設置維護

1、液位計的設置必須垂直，保證浮子單元在主體管內上下移動。

2 .如果導磁體不接近液位計主體的周圍，則液位計工具f的可靠操作不能被直接影響。

3、液位計安裝完成后，必須用磁鋼校正，使反轉柱一次顯示為零以下的紅色，零以上的白色。

4、液位計投入運轉時，必須使液體介質順暢地進入主體管，以免液體介質拿著浮子單元急速上升，倒柱發生故障或倒下。 發生這種現象時，液面平穩后，可用磁鋼重新校正。

6 .根據介質的情況，可定期尋找排出法蘭清洗主體管的沉淀物。

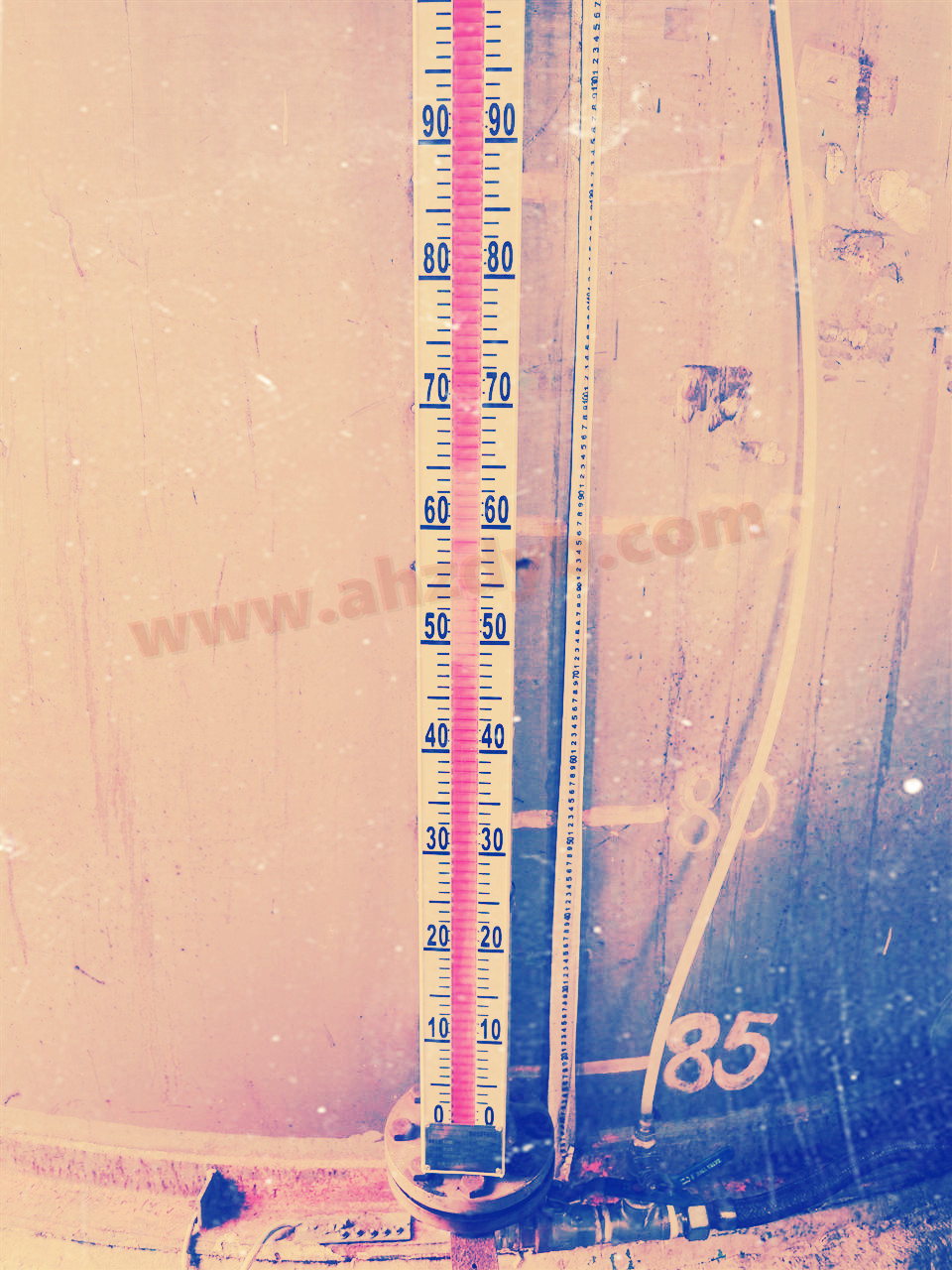

帶側支架遠傳磁板的液位計

選定

取決于介質，zui不需要增加介質密度、壓力、溫度、連接法蘭尺寸、法蘭中心距離、4-20MA遠程傳輸、遠程傳輸接線盒是上、下還是保溫套。

為便于選擇，盡量詳細提供上述參數和規格。

FH-UHZ

磁反轉板液位計

測量樣式

25

側面安裝式

27

頂部安裝式

28

側面頂部安裝式

29

側面安裝式

26

底座式

顯示方法

1

雙嵌板式

2

單面板式

3

單夜型號

4

LED顯示型

遠傳方式

沒有省略的馀地

l

遠傳型

防爆型號

o.o

普通型

g

隔爆型

z軸

本安型

f.f

安全柵欄

液位控制

o.o

無

s

(警報)開關
