本液位計產品概要品牌液位計廠家產地國產加工的定制高溫磁板液位計以磁浮為測量要素，磁鋼驅動反轉柱顯示，不需要能量。 適用于從低溫到高溫、從真空到高壓的各種環境。 是石油、化工等工業部門的理想液位測量產品。 通過配置上下限開關輸出，可進行遠距離警報限位控制。 配置變送器，可實現液位遠距離指示檢測控制。

高溫磁板液位計的詳細信息一、高溫磁板液位計產品的概要:

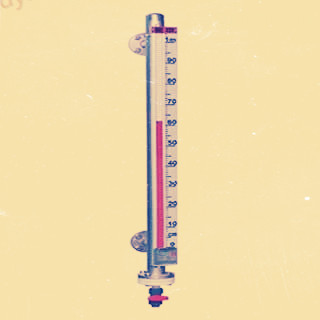

高溫磁反轉板液位計由本體、浮子、反轉板箱等部件構成，其工作原理是根據阿基米德定律，用磁浮驅動2色薄板顯示液面的位置，用2色(黑色為氣相，紅色為液相)反轉板顯示。 液面上升時，液相反轉板變紅，液面下降時，氣相反轉板變黑，容器內的液位變化明顯，視覺上連續明顯，沒有死角，在任何情況下都不會出現假液位。 而且結構簡單，安裝維護方便，量程大，設計壓力高，壽命長，使用范圍廣。

高溫磁板液位計以磁浮子為測量元件，磁鋼驅動反柱顯示，無需能量。 適用于從低溫到高溫、從真空到高壓的各種環境。 是石油、化工等工業部門的理想液位測量產品。 通過配置上下限開關輸出，可進行遠距離警報限位控制。 配置變送器，可實現液位遠距離指示檢測控制。

高溫磁反轉板液位計的構造原本就是增設保溫隔板，將保溫連接管與設備保溫系統連接，通過打開閥的大小達到必要的溫度，適用于介質和奧氏體系不銹鋼*、介質在高溫下氣化、凝固點低的情況。 根據容器的安裝場所不同，有側安裝和頂安裝兩種型號。 根據工作介質，提供不銹鋼和ABS工程塑料兩種材質，其中ABS特別適合酸、堿等腐蝕性介質。

二、高溫磁反轉板液位計基本參數: 1、連接凸緣中心距離L(mm):350~150002、介質密度( g/cm3):0.425~23、操作溫度(℃):-40~4504、壓力液位( MPa ):0.6、1.0、1.6、2.5、4、6.3

三、高溫磁翻板液位計的結構特點: l、基本型液位計基于浮力原理，浮子在測量管內隨液位升降上下移動，浮子內的*磁鋼在磁耦合作用下驅動紅、白翻柱180轉。 液面水平上升時，翻轉柱從白色變為紅色，下降時從紅色變為白色，實現液面水平的指示。 2 .上下限開關輸出通過磁浮根據液位移動，使安裝在液位計立管設定位置的開關動作，實現ON-OFF控制或警報。 3、電在磁浮液位計上安裝變送器。 變送器由傳感器和變換器兩部分構成，磁流上下移動，通過磁耦合作用使導管內的測量元件依次動作，得到電阻信號的變化，與數字顯示器和計算機連接，實現遠距離傳輸顯示。

四、高溫磁翻轉板液位計技術參數:

安裝形式內容側安裝式頂部安裝間距(測量范圍) 500、800、1100、1400、1700、2000、2500、3000、3500、4500、5000、5500、6000 mm 500、800、1100、1400、1700、2000、2500 3000 mm 0.5g/cm 3 &ge； 連接0.76g/cm 3法蘭不銹鋼法蘭20-40(D N 20 P N 4.0) (GB9119-88 )法蘭200-25 ( nd 200 pin2.5) ( GB 9119-88 ) ABS法蘭20-10(nd20pin1.0)(gb9119-88 ) 凸緣200-6(D N 200 P N 0.6) (GB9119-88 )主體材料ABS (工作壓力0.6MPa) 1Cr18Ni9T介質溫度-40 ℃ ~100 ℃ (ABS: -40 ℃ ~80 ℃)環境溫度-40 ℃ ~ 70 ℃顯示值誤差±； 10mm介質粘度&le； 1st(10 - 4 m/s )上下限開關輸出1 .控制靈敏度: 10mm 2.輸出觸點容量: AC220V2A 3.觸點壽命:5 ×； 10 4電話連續顯示1 .精度: ±； 1.5% 2.輸出負載: 750 3 .輸出信號:0~10mA輸出、220VAC電源4~20mA輸出、24VDC雙線式4 .防爆特征ia Ⅱ CT4本質安全型5、高溫磁板液位計選型表:

WUZ反柱磁浮液位計

代碼1 2

安裝方式側面安裝式

代碼1 2

本體材質ABS 1Cr18Ni9Ti

代碼1 2 3 4

標稱壓力0.6MPa (僅本體材質為ABS時) 1.6Mpa 2.5Mpa 4.0MPa

代碼12、3、4、5

型號基本型皮帶、下限開關輸出帶電遠程傳輸(0~10mA輸出、220V、AC )帶電遠程傳輸(4~20mA輸出、24V、DC )帶本防爆型遠程傳輸(4~20mA輸出、24V、DC )

安裝間距(測量范圍)

L1

安裝深度(頂部安裝式) (0~4000mm選購件)

介質密度

g/cm3

WUZ 1 1 1 1 L= □ L= □ p= □

六、保溫型磁性翻轉板的訂購注意事項: 1、訂購時請注明型號規格、測量范圍、安裝深度、介質密度、介質溫度和工作壓力等。 2、如果用戶使用JB和HG法蘭或其他規格的法蘭，本公司工廠的專家將協助您選擇和設計特別的產品。 3、客戶請根據下表準備法蘭和密封墊片等連接件。

關于客戶帶來的法蘭尺寸和密封尺寸，請參照下圖和表

安裝形式本體材質公稱直徑公稱壓力DN (mm )法蘭外徑PN(Mpa )螺栓圓孔直徑k螺栓孔直徑l螺栓密封面法蘭厚度c法蘭密封墊圈數n

螺釘Th d

f.f

外徑

內徑

厚度

儀容儀表

不銹鋼

20

4.0

105

75

14

4

M12系列

56

2

16

61

27

2

美國廣播公司

20

1.0

105

75

14

4

M12系列

56

2

16

61

27

2

托普斯

不銹鋼

200

2.5

360

310

26

12

M24系列

274

3

32

284

220

2

美國廣播公司

200

0.6

320

280

18

8

M16系列

258

3

24

262

220

2

以上就是高溫磁翻板液位計產品的全部內容，同類產品還有：UHZ耐酸堿磁翻板液位計、保溫型磁翻板液位計、衛生型磁翻板液位計JFXB-01C21、JH-UHZ-519襯四氟磁翻板液位計、UHZ-518/517C系列側裝型磁翻板液位計、其他型號液位計等，液位計廠家歡迎您來電洽談合作。
