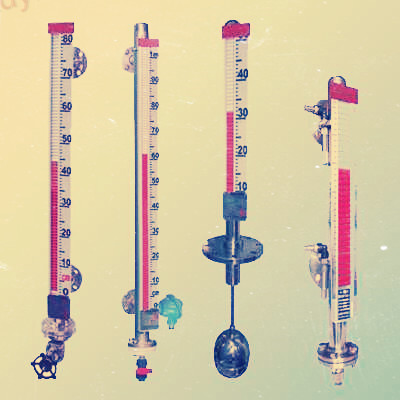

本液位計產品概述品牌液位計廠家產地國產加工的定制是HR-UDZ-1磁浮子液位計是一種用浮子內的磁鋼驅動雙色片材反轉指示液位的新型儀器。 本體內的磁浮標隨著液位的升降而上下移動，同時翻轉本體外的指示器內的2色薄片，有液位時顯示紅色，沒有液位時顯示黑色。 紅色和黑色帶子的邊界線表示液面水平的高度。

磁浮子液位計的詳細情況HR-UDZ-1磁浮液位計的概要:

HR-UDZ-1磁浮子液位計是一種用浮子內磁鋼驅動雙色片反轉指示液位的新型儀表。 本體內的磁浮標隨著液位的升降而上下移動，同時翻轉本體外的指示器內的2色薄片，有液位時顯示紅色，沒有液位時顯示黑色。 紅色和黑色帶子的邊界線表示液面水平的高度。 指示器左側有顯眼的比例。 液面水平的指示更加明確。

磁浮子液位計適用范圍:

常用的側面安裝式，適用于工作壓力低于2.5 MPa、工作溫度低于200℃的液體介質的液位測量。

通用型適用于容器內液體液位邊界的測量，不僅具備現場指示，還具備遠程變送器報警(控制)開關，指示功能豐富。 指示新穎，閱讀直觀，引人注目。 看指示器的方向，可以根據用戶的需要改變角度。 測量范圍廣，不受容器高度限制，指示機構與被測介質完全隔離，密封性好，可靠性高，可安全使用。 結構簡單，安裝方便，維護費用低。

基本差異:

測量范圍LD:200~15000mm

L1:介質的比重和浮子的材質詳情請參閱下表

介質比重

L1(mm )

防銹鋁浮子( LF2)

用LF2氟樹脂復蓋的浮子

不銹鋼浮子

(1Cr18ni9Ti )

0.45

463

0.55

286

0.65

210

0.75

166

0.85

140

340

0.95

120

260

&le； 1.0

113

220

d:22222222222222222222222222652

測量精度: ±； 10mm介質溫度: &le； 即使在80℃下&le； 480℃

介質比重: &ge； 0.4介質粘度: &le； 0.02Pa·； s

連接法蘭:

DN20

PN(MPa )

0.6~2.5

4.0~16.0

標準號

HG20593-97戰斗機

HG20595-97戰斗機

Dg15戰斗機

Pg(Kgf/cm2 )

220

320

標準號

H12-0-2

H12-0-3

注: HG20595-97液位計將FM面作為液位計設置時會受到環境的影響。 空間位置L1

HR-UDZ-3遠傳/B本安防爆型由本體、磁浮子、傳感器、變送器和翻轉板顯示器5個部分構成。 其工作原理是，本體內的磁懸浮元件隨著液位的升降同時吸附傳感器內相應位置的單簧管。 由此，使傳感器內的總電阻(或電壓)產生相應的變化，通過變送器將電阻(或電壓)的變化變換為4~20mA·的DC的標準電流輸出，顯示由一組生產的XMT系列的數字液面水平控制器設定為液面水平的上下限警報，進行液面水平的水平控制或調節 此外，與XMGA條形圖的數字顯示調節器配套，可更直觀地顯示。 或者組合其他輸入了可接受4~20Ma·的DC信號的顯示器和調節器，實現液面水平的遠程顯示、位控制、斷續或連續的PID調節。

基本差異:

環境溫度:-10~50℃

介質溫度: &le； 即使在80℃下&le； 480℃

輸出信號:4~20mA·； 直流電

電源: 24V·； DC±； 5%

測定精度: L=500~1000mm&le； ±； 1.5%FS

L>1000 mm&le； ±； 1.0%FS

負載電阻:0~750歐姆

防爆標志: ibIICT5

其馀差與HR-UDZ-1相同

SSR-UDZ類型的具體分類:

1、HR-UDZ-1D、HR-UDZ-3D/B插入型:該液位計適用于地下槽、池的液位測量和控制

2、HR-UDZ-1W、HR-UDZ-3W/B保溫型:該液位計構成為在基本型本體外安裝保溫套并通過蒸汽等熱介質。 能夠保持主體內液體的正常流動。 適用于容易凝固的液體液位的測量和控制。 低沸點液體可流過冷水等制冷劑，保證液位的穩定。 讓計量?jī)x器正確指示被檢液位。

3、HR-UDZ-1S、HR-UDZ-3S/B防霜型:為解決低溫液位計外凍結而設計的產品。 保溫套內為真空層。 因此，能夠有效地隔離冷熱傳導。 液位計本體管外凍結，保證不結霜。 保證液位計的正常使用。

4、HR-UDZ-1J、HR-UDZ-3J/B耐強腐蝕型:該液位計在與介質接觸的所有部件均采用鋼塑復合管。 適用于任何類型強腐蝕介質的液位測量和控制。

5、UDZ-1型不僅當場顯示液面水平，還可搭載XQ型變送器。 可安裝在UDZ-1型液位計本體外側的與上下限液位警報對應的位置，當本體內的磁浮子隨著液位的升降而上下移動至警報設定點時，浮子內的磁鋼開閉寄生器內的單簧管的接點。 變送器采用磁路記憶的原理。 所以輸出的觸點信號具有自我保持功能，不用擔心停電。 電傳后。 變送器觸點的工作狀態能夠真實反映被測介質液位的真實性，在確保工藝生產過程的安全運行方面起著非常重要的作用。 通過并用HR-XMTA系列警報控制器，可實現液面水平的自動控制。

HR-UDZ型選型表:

型號

代碼

說明

HR-UDZ-

液位計種類

1

翻轉板指示(就地顯示型)

3

遠傳帶反轉板

液位計形式

0

基型

w

保溫型

d.d

插件類型

日本職業足球聯賽

耐腐型

s

防霜類型

z軸

保溫耐腐型

y

插入耐腐型

警報控制

0

無警報

1

有上限

2

帶下限

3

下限

浮子材質

p

不銹鋼

l

防銹鋁

t.t

鈦

s

PVC塑料

f.f

全塑封裝

主體材質

p

不銹鋼

l

防銹鋁

t.t

鈦

s

PVC塑料

f.f

氟氣管

PF

內襯四氟化氫

PP

內襯丙烯酸

PE

內襯層

連接法蘭

見表1

介質溫度

見表2

實際使用壓力

見表3

介質比重

必須注明

訂貨長度

必須注明

/B

防爆型

表1 :

標稱壓力

Mpa

Kgf/ cm2

0.6

1.0

1.6

2.5

4.0

6.3

10

16

220

320

代號

不銹鋼

a.a

乙組聯賽

c.c

d.d

e

f.f

g

h

I

日本職業足球聯賽

碳鋼

a.a

乙組聯賽

c.c

d.d

e

f.f

g

h

I

日本職業足球聯賽

法蘭標準

HG20593-97 DN20(RF )

HG20595-97(RF)DN20

H12-0-2

H12-0-3

表2

介質溫度

-40~0℃

&le； 80℃

&le； 100℃

&le； 150℃

&le； 300℃

&le； 350℃

&le； 480℃

代號

a.a

乙組聯賽

c.c

d.d

e

f.f

g

表3 :

使用壓力

(實際)

Mpa

Kgf/ cm2

0.6

1.0

1.6

2.5

4.0

6.3

10

16

220

320

代號

a.a

乙組聯賽

c.c

d.d

e

f.f

g

h

I

日本職業足球聯賽

磁浮子液位計產品使用維護說明

使用:

1 .輔助儀表及附件的詳情，具體參照該儀表附件的說明書。

2 .為了防止在遠程或遠程過程中浮子上下移動而破損，特用液位計出廠的修正磁鐵鋼在主配管的外側(貼有彩色標記)吸附磁性浮子。 接收或安裝產品后，請拆下補償磁鐵鋼，使浮子在液面水平上下移動。 如果磁鐵反轉柱在使用前不反轉顏色，則補償磁鐵鋼吸附，儀表能夠正常工作。

3 .液位計安裝完成后，用磁鋼校準，一次感應磁反柱，在零以下顯示紅色，在零以上顯示白色。

4 .液位計可以按照用戶的需要配置加熱夾套和電熱交換裝置，如果在用戶下單時未選擇該選項，設置后單獨采用熱交換器，則必要時來自熱交換器的溫度不得超過液位計的額定溫度。

5 .液位計遠行時，首先打開上引液管的閥門，然后打開下引液管的閥門，使液體介質順暢地進入主導管，使液體介質帶有浮子急速上升，使磁性反轉柱不會反轉發揮作用或紊亂。

磁浮子液位計維修保養

1 .液位計筒體內不得進入固體雜質和磁性雜質。 不對浮子施加抵抗或減弱浮力。

2 .有些介質可定期清洗主管，清洗管內堆積的雜質。

3 .清洗液體或更換浮子時，打開臟法蘭，放入磁浮子時，前端帶磁性的端部朝上，請注意不要翻轉！

4 .對于低溫型和液化氣專用型的產品，液位計本體應用真空套保溫，設置使用中注意不要破壞套。

以上就是HR-UDZ-1磁浮子液位計產品的全部?jī)?nèi)容，同類產品還有：內裝式磁浮子液位計、UQZ-55頂裝式磁浮子液位計、翻柱式磁浮子液位計、UFZ型氨用磁浮子液位計、高壓磁浮子液位計、UHZ-511F防霜型磁浮子液位計、UFZ型磁浮子液位計、HR-UDZ-1J防腐型磁浮子液位計、其他型號液位計等，液位計廠家歡迎您來電洽談合作。
