本液位計產品概要UGDS系列的雙色石英玻璃管液位計是高溫高壓的直讀式儀表。 這是根據連通器的原理，能夠?qū)⑷萜鲀?nèi)的介質導入石英玻璃管，通過石英玻璃管讀取液面水平的高度。 同時，利用光的折射反射原理使玻璃管內的液體呈紅色，氣體呈綠色，界面清晰。

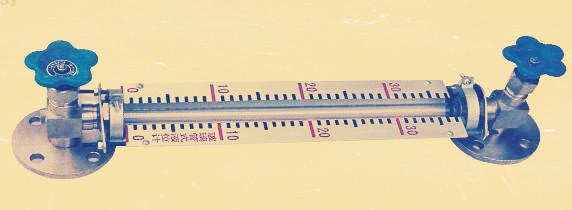

UGDS系列雙色石英玻璃管液位計詳細產品說明:一、概要UGDS系列雙色石英玻璃管液位計是高溫高壓的直讀式儀表。 這是根據連通器的原理，能夠?qū)⑷萜鲀?nèi)的介質導入石英玻璃管，通過石英玻璃管讀取液面水平的高度。 同時，利用光的折射反射原理使玻璃管內的液體呈紅色，氣體呈綠色，界面清晰。 儀表兩端的閥內置鋼球，在玻璃管意外損壞時起到自動密封的作用。 適用于各種容器內的水、油類、液氨、氨、丙烷、丙烯、芳香族烴、液化蒸汽及酸堿等液體介質液位的直接指示儀表。 二、特點1、石英玻璃管耐高溫高壓，耐腐蝕性能強，具有良好的機械性能。 2、彩色顯示，液紅氣綠，清晰明顯，夜視效果好。 3 .液位觀察面為360°； 可在范圍內自由定位，以滿足從各種角度觀察液位的需求。 4 .遠程報警器具有防爆性能。 三、主要技術參數1、規格(安裝中心間距離) L=300~2000mm2、可視長度和寬度: L1×； h = ( 160到1860 ) & times； 203、工作壓力&le； 6.4Mpa4，介質溫度:-50~+520℃5，伴熱蒸汽壓力&le； 0.6Mpa6，帶熱蒸汽接頭: M20×； 1 (外) 7、鋼球自封壓力: &ge； 0.3Mpa8、連接法蘭: JB/T81-94、JB/T82.2-949、法蘭壓力: PN2.5 PN4.0 PN6.410、法蘭口徑: DN20 (側安裝) DN150 (頂安裝) 4、構造原理UGDS型石英玻璃管液位計為石英管蓋、連接法蘭 液位計采用光學透射反射原理，可在自然光下清晰觀察液位高度。 外形構造如圖所示，1、密封螺母2、墊片3、定位套筒4、按壓環5、按壓螺母6、密封環7、主體接管墊片8，主體組焊接9、上閥10、玻璃管11、刻度盤12、擋板13、螺釘14、下閥15、凸緣 2、設置液位計后，介質溫度較高時，不要立即打開閥門，預熱20-30分鐘，玻璃管達到一定溫度后，請慢慢打開閥門。 閥門的打開方法:首先慢慢打開閥門，然后慢慢打開閥門，將被測量介質慢慢放入玻璃管內。 3、液位計在使用中，定期清洗玻璃管內外壁的污垢，保持液位顯示清晰。 清洗步驟:首先關閉與容器連接的上下閥門，打開排出閥門，清潔玻璃管內的殘液，使用適當?shù)那逑磩┗蛴瞄L(zhǎng)刷子擦拭，去除管道內壁的污垢。 4、石英管的斷裂及水垢嚴重需要更換時，具體步驟如下。 取下身體，松開兩端螺母和螺母，用棒子從一端向另一端敲擊石英玻璃管，取出石墨環，放入新的石英管，將石墨環嵌入石英管，等間隔地嵌入鐘表中，擰緊兩端螺母和螺母，確認沒有泄漏后，開始運轉。

以上就是UGDS系列雙色石英玻璃管液位計產品的全部?jī)?nèi)容，同類產品還有：UHZ-24型玻璃管液位計、UGD型玻璃管液位計、UG系列玻璃管液位計、HG-05鋼襯四氟玻璃管液位計、玻璃管液位計、石英玻璃管液位計、其他型號液位計等，液位計廠家歡迎您來電洽談合作。
